2.5. 详细时序图

2.5.1. 获取手环状态

网关发送 CougarRequest.status() 可以获取手环的 时间戳，软件版本和硬件版本。

2.5.2. 设置手环

设置里包含多个设置项。这些设置项可以独立设置，也可以组合在一起一次设置。但是`擦除`需要单独一条命令。如果设置里包含`擦除`，那么其他设置会被忽略。

如果有多条设置项一起下发，手环是按下列顺序处理。一个设置项出错就会返回错误，剩余设置项会被跳过。

• 擦除（erase）

• 新的时间戳（newTimestamp）

• 广播设置（advSettings）

• Beacon 扫描设置（beaconScanSettings）

• 休眠设置（sleepSettings）

下面对每个设置项依次介绍：

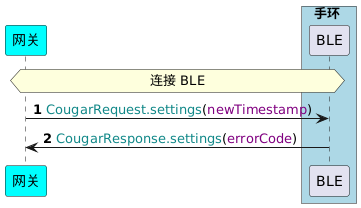

2.5.2.1. 新的时间戳（newTimestamp）

手环只关心以秒为单位的时间戳而非日期。初次上电或重启之后时间戳是0，且不会自增。获取到新的时间戳后，手环的时间戳才开始按秒自增，并采集记录传感器数据。

重要

1. 因为更小的数字在传输时可以节约字节数，所以可以用最近的某个时间点（比如2025/01/01 00:00:00）作为初始时间。

2. 一个手环的初始时间确定之后，不可以往回大幅（超过2分钟）修改。

3. 手环每天的时间漂移不到10秒。网关可以每天使用此命令更新一下手环的时间。手环会在2分钟之内慢慢更新到新时间，以防止记录的传感器数据的时间戳回退或大幅跳跃。

手环返回的 errorCode 含义如下：

• SettingErrorCode.SE_SUCCESS: 成功

• SettingErrorCode.SE_INVALID_PARAMETER: 手环时间戳 - 新时间戳 > 2 分钟

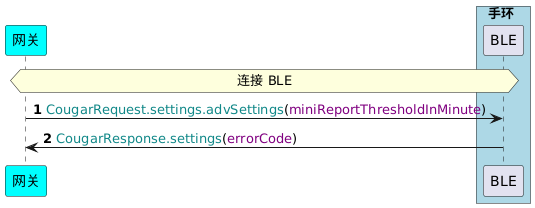

2.5.2.2. 广播设置（advSettings）

为了节省电量，手环BLE广播有以下两个规则：

1. 广播是按照广播1秒，停止1s这个循环工作的。目前此行为不可修改，未来可能会做调整。

2. 在每天的工作时段，如果网关从手环取走了所有的数据，广播会停止一段时间，然后再次开启。

此设置可以控制广播停止时长：最小报告时间间隔(miniReportThresholdInMinute)，单位是分钟，从网关断开BLE连接开始计算。

手环返回的 errorCode 含义如下：

• SettingErrorCode.SE_SUCCESS: 成功

• SettingErrorCode.SE_INVALID_PARAMETER: 参数范围不合法。miniReportThresholdInMinute 合法范围是：[1, 60]。

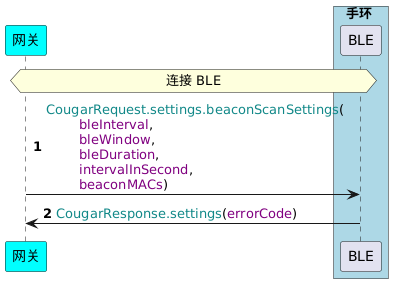

2.5.2.3. Beacon 扫描设置（beaconScanSettings）

Beacon 扫描设置控制的是手环扫描Beacon的行为。总共包含五个参数，其中前三个是底层BLE的参数需要和Beacon的广播匹配，以便能尽快扫描到Beacon以节省电量。

• bleInterval：手环会以这个周期开始持续扫描。数值合法范围是[4,16384]，单位是625us

• bleWindow： 一个 bleInterval 周期内 BLE 持续扫描的时间。数值合法范围是[4,16384]，单位是625us，必须小于等于bleInterval。

• bleDuration：一次BLE扫描的持续时间。单位10ms。必须大于0。

• intervalInSecond：多久触发一次扫描Beacon。每次扫描都会按前3个参数设计的行为扫描Beacon，直到超时。

• beaconMACs：需要扫描的Beacon的MAC地址。这是一个数组，里面可以包含最多20个MAC地址，每个MAC是6字节。MAC地址之间没有分隔符。

几个扫描行为的参数的关系

手环返回的 errorCode 含义如下：

• SettingErrorCode.SE_SUCCESS: 成功

• SettingErrorCode.SE_INVALID_PARAMETER: 参数范围不合法。

注意

这个接口没有最终确定。

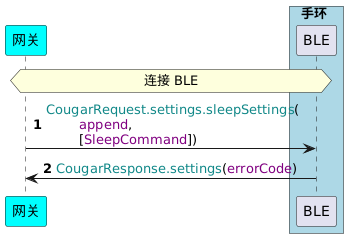

2.5.2.4. 休眠设置（sleepSettings）

休眠是为了让手环完全进入低功耗模式。休眠时间到时，手环会停止采集数据，停止BLE广播（如果手环有数据未上传，不会关闭BLE广播），停止扫描Beacon。

休眠设置有两个参数：

1. append ： 此设置里的休眠命令是追加还是替换之前的休眠命令。为 True,则追加。为 False，则替换。

2. sleepCommands： 这是一个数组。表明一系列时间戳和对应的时间。比如：在1000秒休眠，在1500秒唤醒，在2000秒休眠，在2500秒唤醒。

SleepCommand 结构包含如下两个成员: #. timeStampInSecond： 事件的时间戳 #. sleep： True 为休眠，False 为唤醒。

手环返回的 errorCode 含义如下：

• SettingErrorCode.SE_SUCCESS: 成功

• SettingErrorCode.SE_INVALID_PARAMETER: 休眠设置里最后一个命令必须是唤醒。

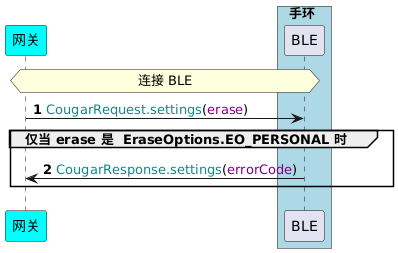

2.5.2.5. 擦除（erase）

可以选择擦除

• 用户数据(EraseOptions.EO_PERSONAL)

• 设置(EraseOptions.EO_SETTINGS)

• 全部(EraseOptions.EO_ALL)

擦除 设置 或者 全部 之后，手环不会回复response直接重启。状态回到初次上电。

手环返回的 errorCode 含义如下：

• SettingErrorCode.SE_SUCCESS: 成功

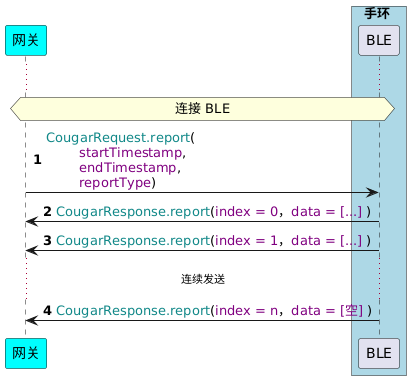

2.5.3. 获取传感器记录的数据

Step 1 中网关必须填写 startTimestamp 和 endTimestamp 来指定获取哪个时间段的数据。

手环收到request后会准备数据。因为要发送的数据可能会超过MTU，所以数据会被拆分成N个包发送。网关收到的 CougarResponse.report 规则如下：

1. index 从 0 开始，每发送一个包，index会增加1。

2. data是被拆分的数据。如果网关收到了一个 data 的长度为0，则表明数据全部发送完毕，

3. 不同传感器的 data 格式各不相同，里面包含若干个传感器数据单元。（例如，心跳的数据单元是：时间戳+心跳值）

4. 一个传感器数据单元不会被拆分到两个 CougarResponse.report.data 里。

传感器数据单元里的格式是经过简单压缩编码的。首先，需要了解如下编码格式：Varints。

2.5.3.1. 数据的基本编码格式（Varints）

Varints 会把一个int编码成一个变长数组。数组里每一个字节都是一个基本单元。

一个基本单元由一个标识位（F）和7个数据位组成。如果MSB是1，代表后续还有基本单元。MSB是0，则这个最后一个单元。

Varints的基本单元结构

下面是两个例子，分别展示如何解码 0000 0001 和 10010110 00000001

Varints解码示例

2.5.3.2. 负数问题（ZigZag）

如果一个int是负数，按照Varints规则会编出一个最长数据。所以对于一个可能是负数的待编码数据，使用 ZigZag 编码把负数转成正数，再用 Varints 编码。

ZigZag 编码规则是：正数n编码成 2*n，负数n编码成 2 * -n - 1。 如0编成0， 1 编成 2，-1 编成 1， -2 编成 3。

ZigZag编码

解码一个ZigZag数据使用如下代码：

n = (n >> 1) ^ -(n & 1)

备注

负数经过 ZigZag 编码之后，再经过 Varints 编码就可以把编码之后的长度缩小很多。换来的代价是正数的编码比直接 Varints 编码可能会略长。

2.5.3.3. 心率数据的格式

每一个有效的 CougarResponse.report.data 里面都是一个 时间戳差值(dt)+心跳(h) 结构 的数组。示例如下：

心率数据格式

dt均经过Varints编码，心率值是一个字节（uint8_t）的原始数据。

dt₀代表的时间差是指此心跳数据和 startTimestamp 之间的差值。dt₁代表的时间差是指此心跳数据和前一个时间戳的差值。后面以此类推。

2.5.3.4. 加速度数据的格式

和心跳数据格式类似，加速度data里的格式是一个 时间戳差值(dt)+x+y+z 结构 的数组。示例如下：

加速度数据格式

dt的编码和含义同心率。x,y,z存储的是对应轴上的加速度值。因为可能有正负，所以x,y,z都是经过ZigZag编码再Varints编码。

注意

这个数据格式没有最终确定。

2.5.3.5. Beacon扫描数据的格式

因为Beacon的数据量不会很大，所以数据不进行压缩。数据格式是一个存储了下列格式的数组。

单个Beacon数据格式

2.5.3.6. 体温数据的格式

体温的数据量也不会很大，所以数据也不进行压缩。数据格式是一个存储了下列格式的数组。

单个体温数据格式

备注

体温是一个字节的有符号数
